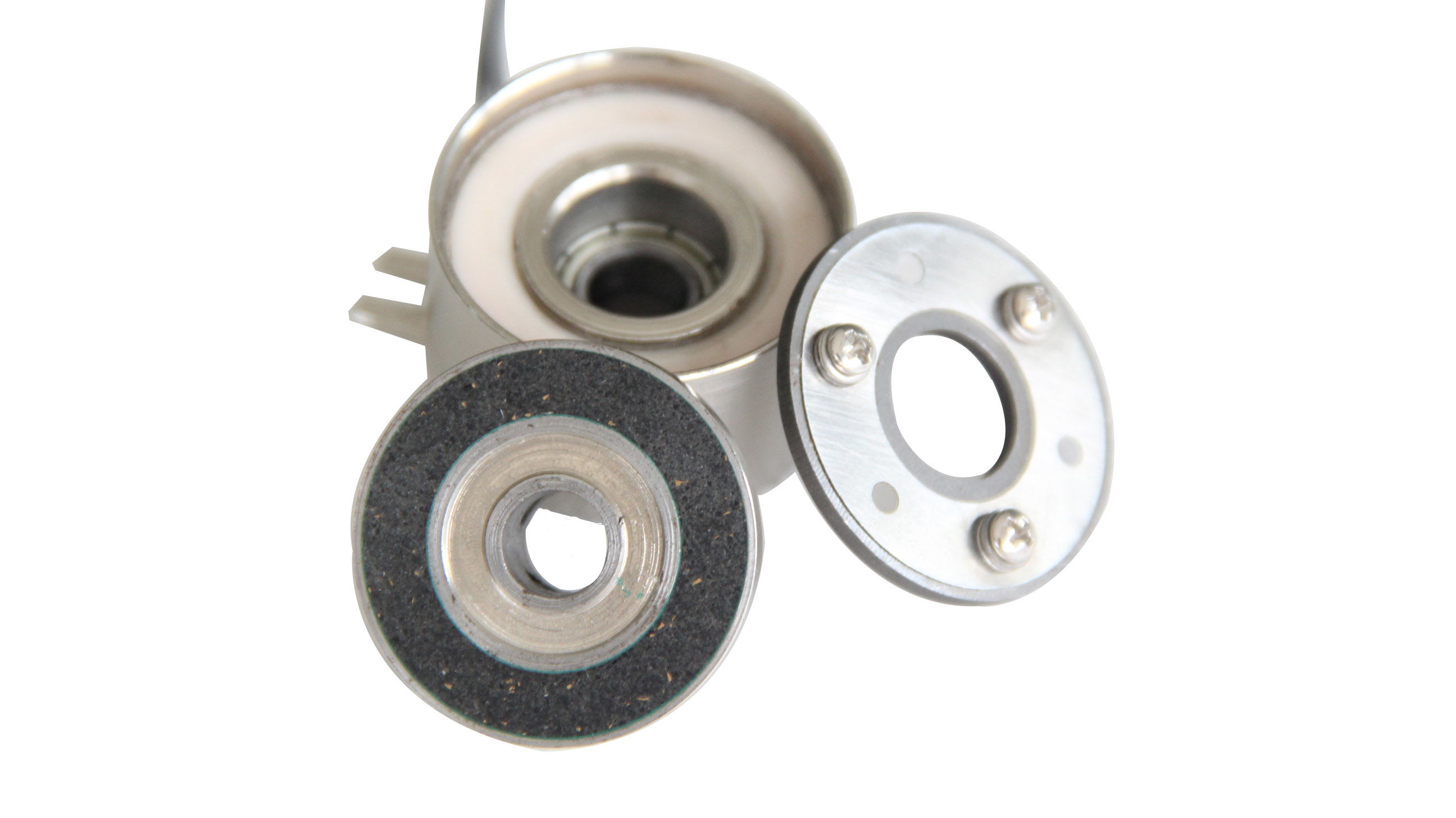

微型電磁離合器有固定線圈式和旋轉線圈式兩種。 前者電磁線圈固定在壓氣機殼體上不轉動，后者電磁線圈與磁帶卷軸連接轉動。
1.固定線圈小型電磁離合器
電磁線圈安裝在壓縮機端蓋上，不轉動。轉子通過軸承和卡簧固定在電磁線圈上，轉子的外側是磁帶卷盤。電樞（離合器片）安裝在壓縮機曲軸的末端。 固定線圈電磁離合器主要由皮帶輪、電磁線圈、壓盤、輪轂組件組成。電磁線圈一端接地，另一端通過空調繼電器連接電源。當空調開關打開時，空調繼電器接通，壓縮機電磁線圈通電，產生強磁場，使壓縮機電磁離合器從動盤和自由轉動的皮帶輪 拉在一起，從而驅動壓縮機軸旋轉，制冷系統工作。當空調繼電器斷電時，電磁離合器線圈的電流被切斷，磁場消失。這時，從動盤和皮帶輪在彈簧作用下分離，使壓縮機停止工作。
2.旋轉線圈小型電磁離合器
旋轉線圈小型電磁離合器的工作原理與固定線圈離合器相同，但螺線管位置不同。在旋轉線圈結構中，電磁線圈是轉子的一部分，與轉子一起旋轉，電流通過安裝在壓縮機上的電刷流入電磁線圈，建立磁場。磁場使銜鐵與轉子接觸，由銜鐵、轉子和線圈組成的整個電磁離合器裝置的轉動帶動壓縮機轉動。
這兩種小型電磁離合器在銜鐵和轉子上都有若干個集流槽，以利于磁場的集聚，增加兩者的吸引力。
