軸向電磁制動器工作原理

臺靈機電官網人氣：2781 發表時間：2019-07-01 【小中大】

軸向電磁制動器工作原理：
摩擦環隨著制動鼓一起旋轉，電磁體與驅動杠桿通過卡簧連接在一起。制動開始時，控制器發出制動信號，電磁體通電，產生電磁吸力，吸附在摩擦環上。由于電磁體被驅動杠桿約束，與摩擦環產生相對滑動，作用在電磁體上的摩擦力帶動與之相連的驅動杠桿繞支點轉動。杠桿的從動端就將制動器的兩個摩擦蹄片張開并壓向制動鼓，產生制動力矩。結束制動時，電磁體斷電，吸力和摩擦力消失，在回位彈簧拉力的作用下，摩擦蹄片離開制動鼓，解除制動。

軸向電磁制動器屬于干式摩擦，必須在無油狀態下工作，安裝前應清除異物油污，否則會影響制動力矩，另外電磁制動器應盡量水平安裝，若需垂直安裝，必須托起制動盤，使其轉動時不與銜鐵和摩擦面接觸。將齒輪套固定在電機軸或需制動的軸上，齒輪套兩端在軸上應有擋圈定位，然后按正確方向將制動盤裝在齒輪套上，確保齒輪套和制動盤的外、內齒良好嚙合，以及制動盤在齒輪套上靈活軸向移動，接著用安裝螺釘穿過磁軛組件和空心螺栓連接，與電機端蓋或法蘭盤固定成一體。

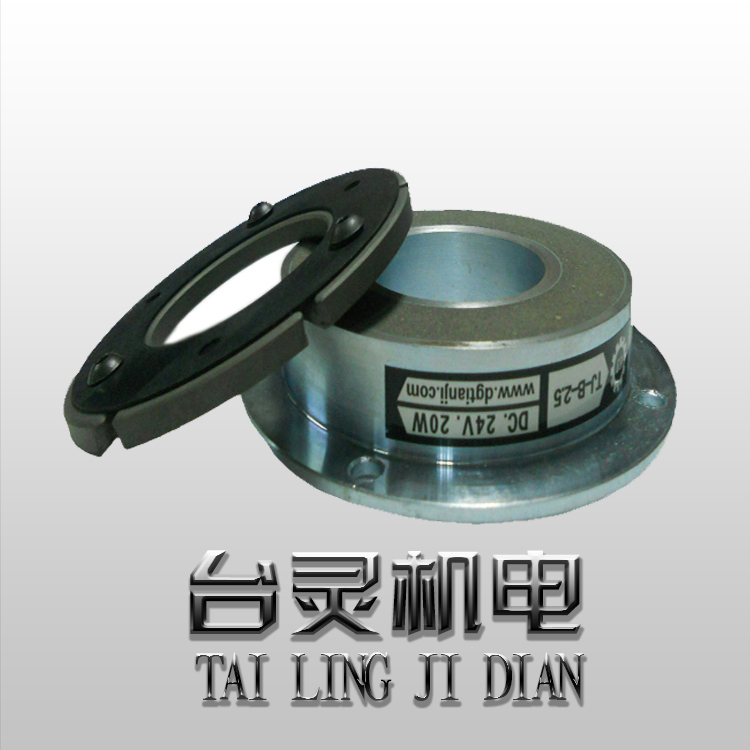

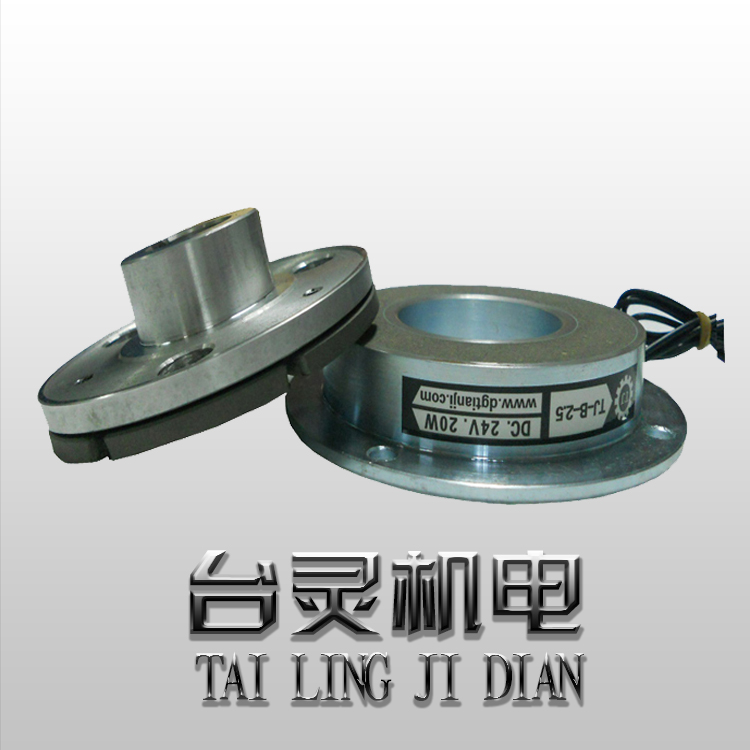

TL-B干式單板電磁制動器

軸向電磁制動器選用依據是機械的型式和工作要求，制動器所采用的摩擦材料品質直接影響制動過程，而影響其性能的主要因素是溫升速度和工作溫度。摩擦材料應具備高而穩定的摩擦系數和良好的耐磨性。電磁制動器將主動側扭力傳遞給被動側的連接器，可根據需要自由的結合、制動、切離，因為使用電磁力作動力，稱之電磁制動器,具有響應速度快,結構簡單等優點。它的散熱情況良好，由于使用了高級材料，即使是高頻率的使用也非常耐用。
